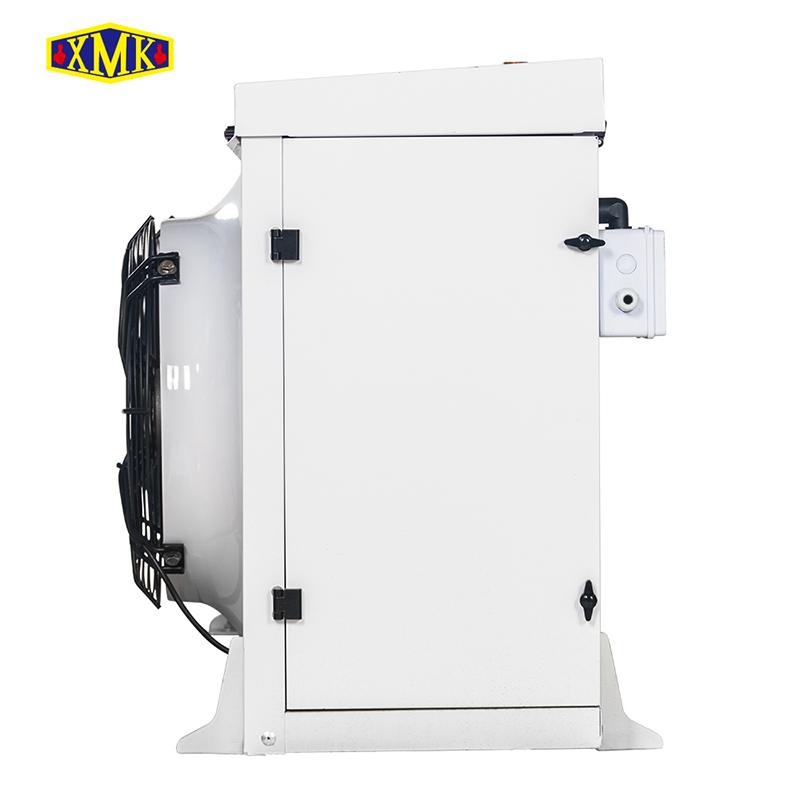

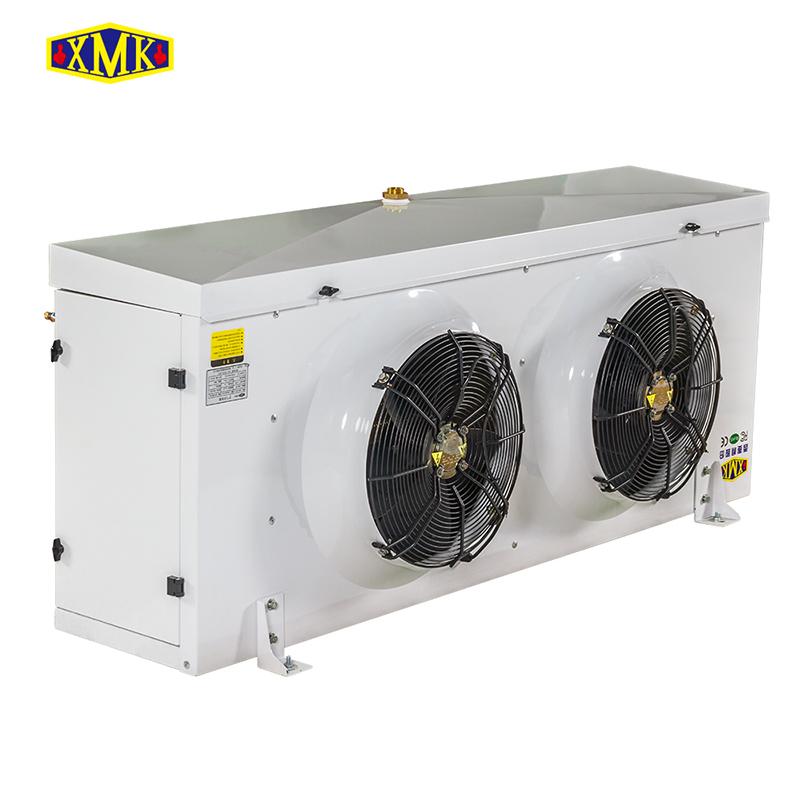

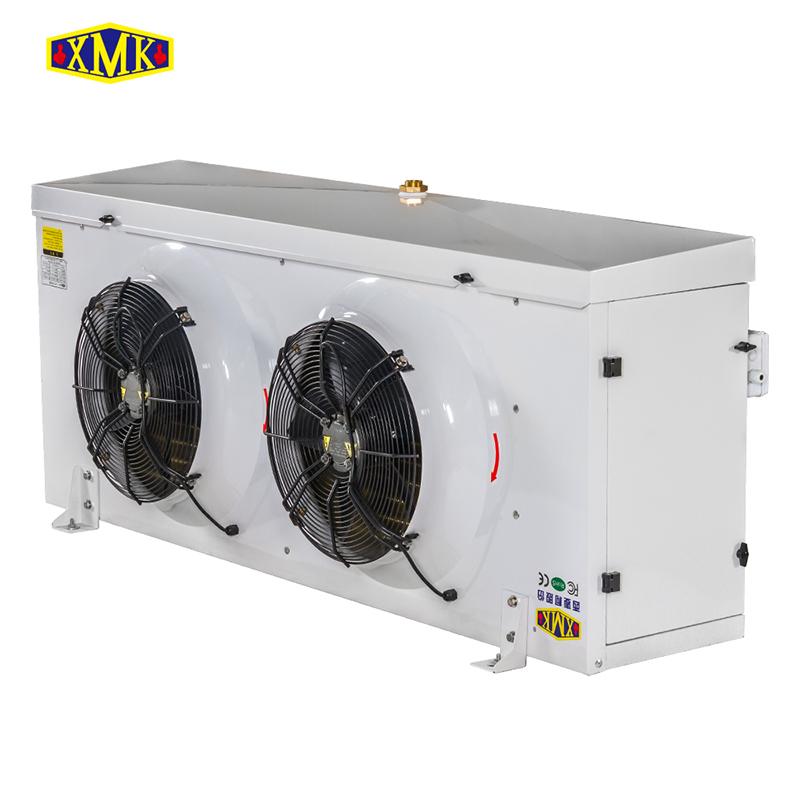

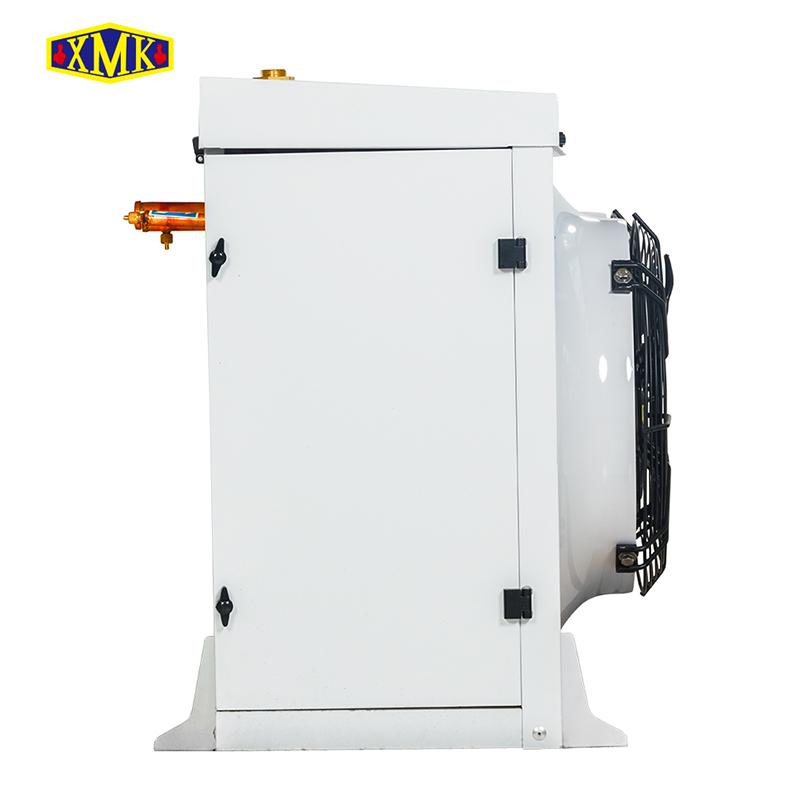

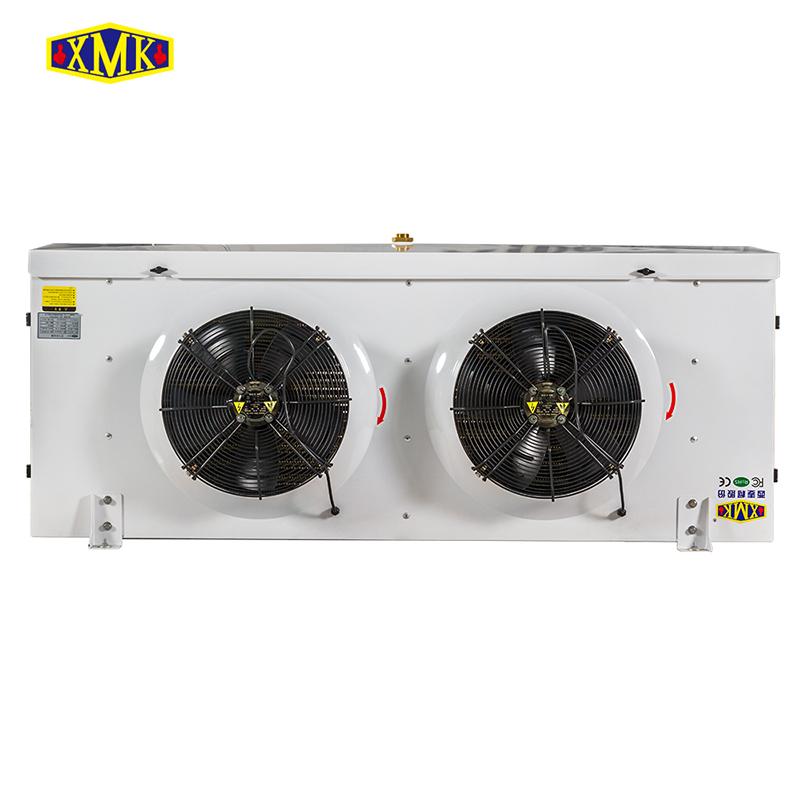

Корпус. Изготовлен из высококачественной стальной пластины с порошковым покрытием RAL 9003. Боковые пластины и внешний поддон для сбора капель оборудованы откидной конструкцией, удобной и быстрой в эксплуатации.

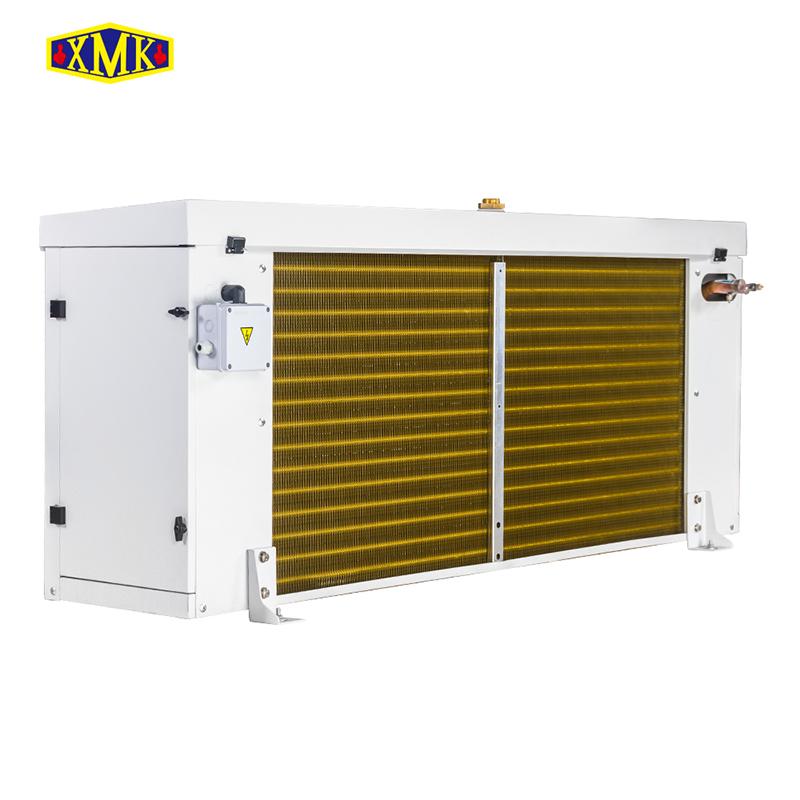

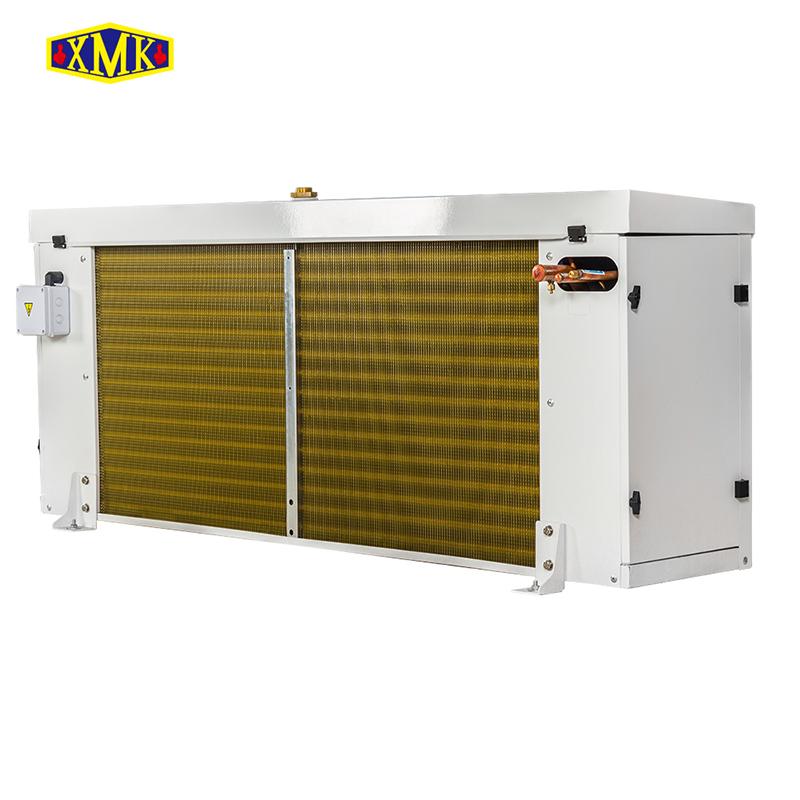

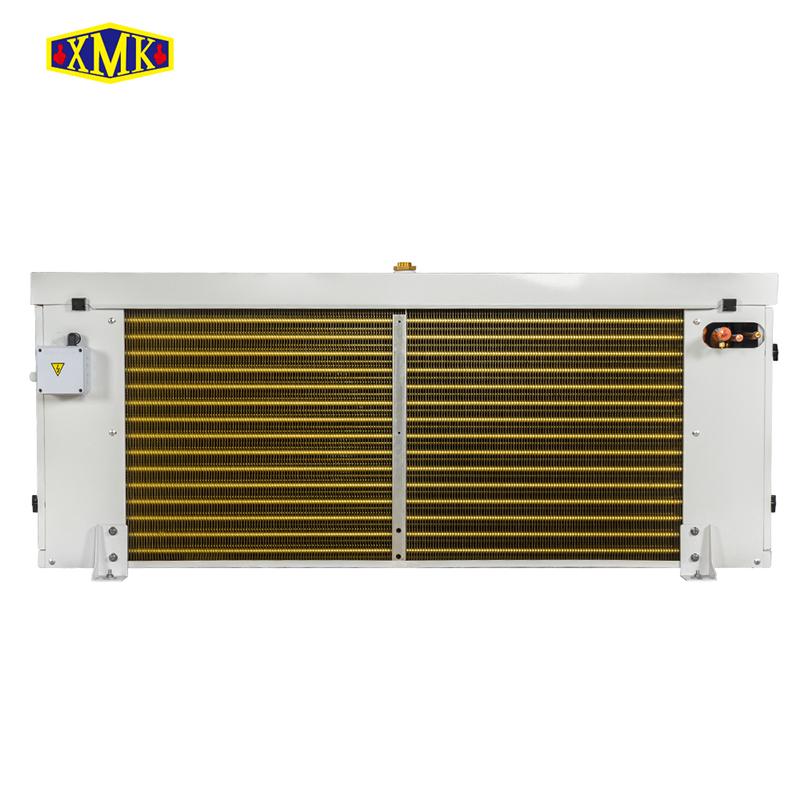

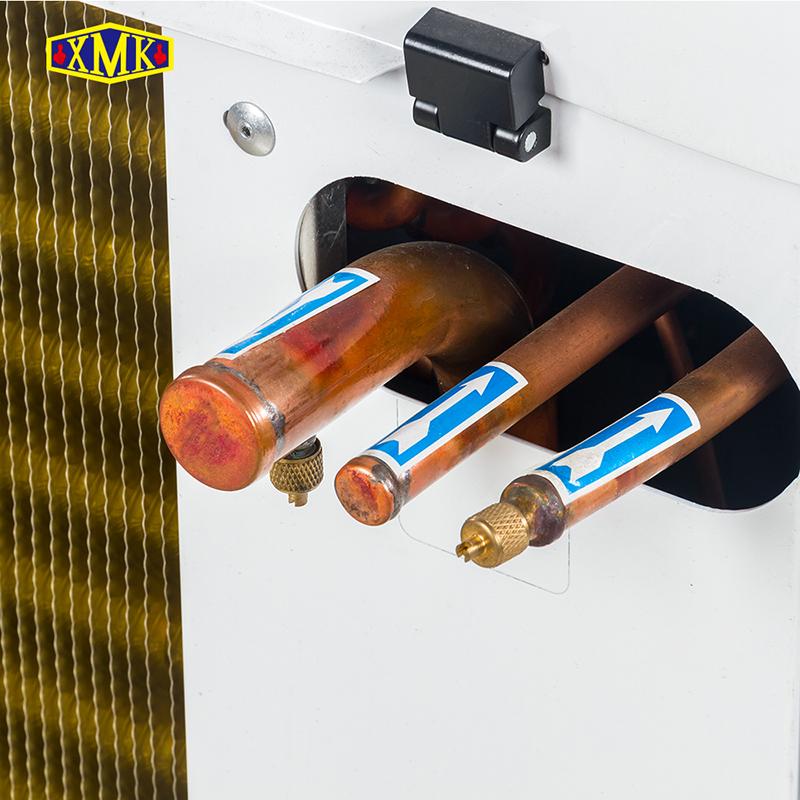

Змеевик теплообменника. Медная трубка диаметром 12 мм, расстояние между рёбрами составляет 38,1×33 мм. Ребра изготовлены из гофрированного алюминия, расстояние между ними — 4,2 мм, 6,4 мм и 9,0 мм.

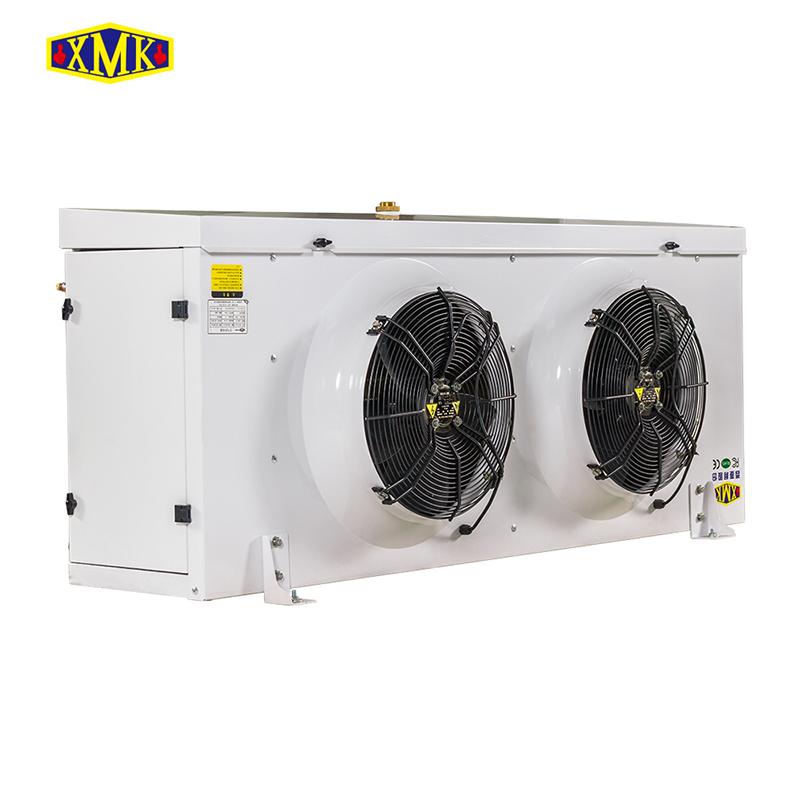

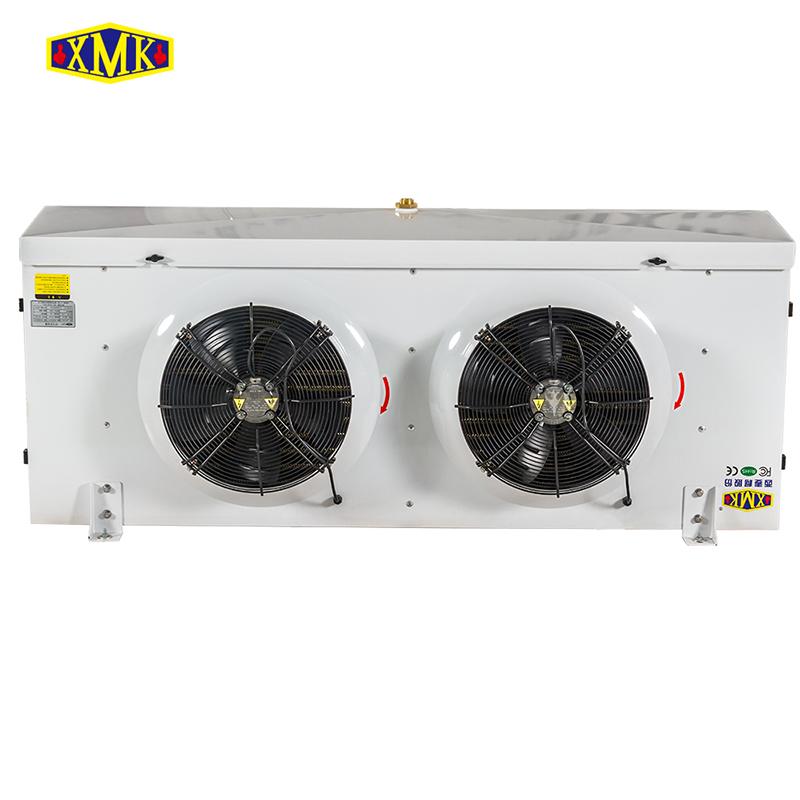

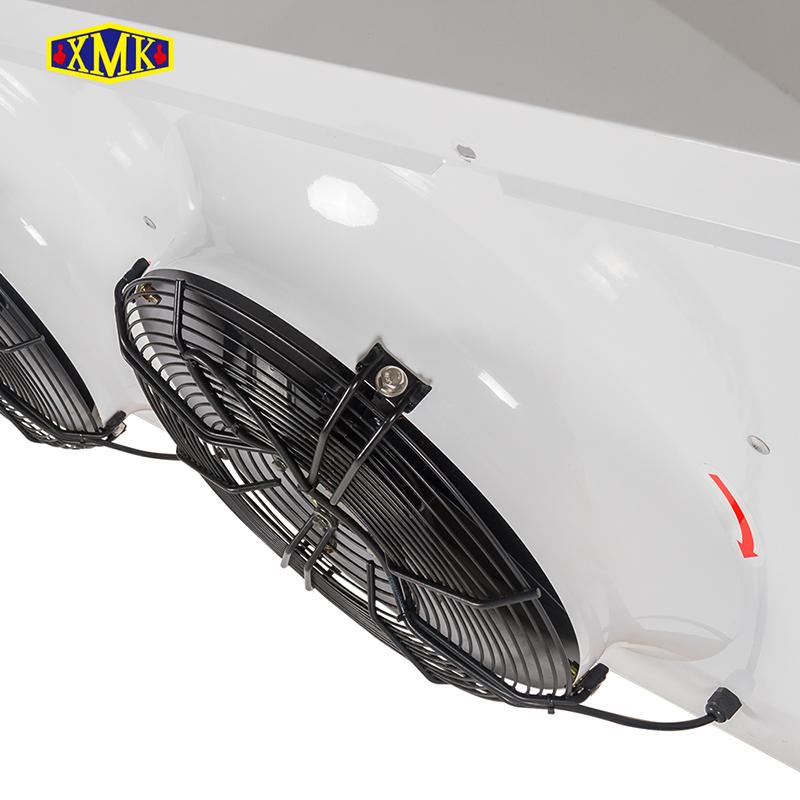

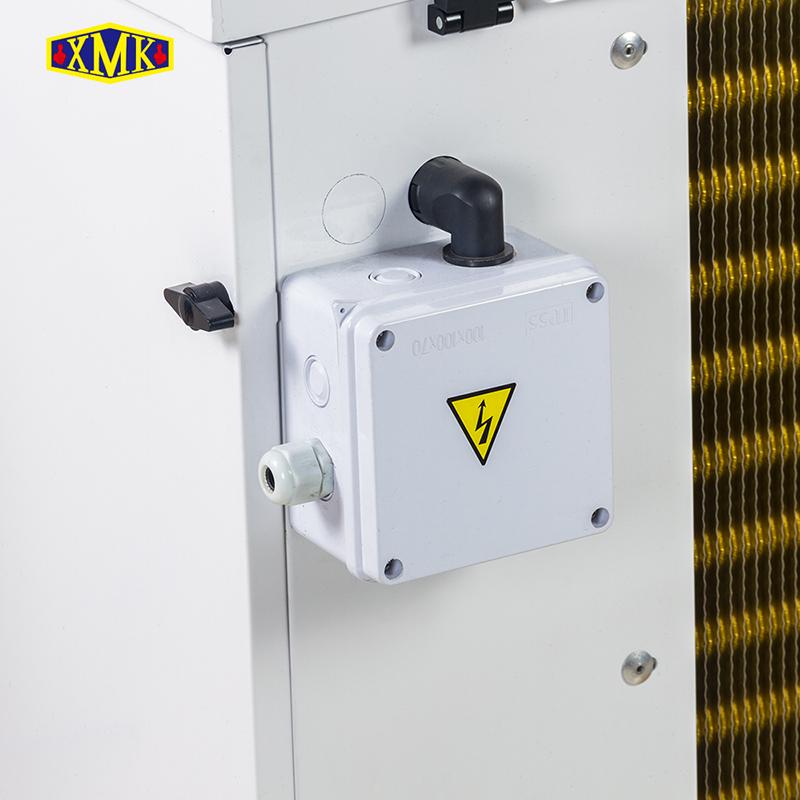

Вентиляторы. Осевые вентиляторы с высокой пропускной способностью работают при температуре от -40°C до 60°C. Конструкция воздуховода обеспечивает отличную вентиляцию, создавая дополнительный поток воздуха и поддерживая низкий уровень шума. Вентиляторы подключаются к индивидуальной распределительной коробке. Лопасти вентиляторов имеют диаметры 300 мм, 350 мм, 400 мм и 500 мм, используются стандартные четырёхполюсные двигатели.
Размораживание. Стандартная система электроразморозки включает нагревательные трубки из нержавеющей стали, размещённые внутри змеевика, и внутреннюю водяную панель. Дополнительно можно использовать независимую распределительную коробку для электронагревательных трубок. Доступны методы размораживания с использованием горячего газа или змеевиком с горячим газом.
Хладагенты:. Он может соответствовать требованиям к хладагентам R404A, R507A, R448A, R449A, R134a, R22 и другим.
Расстояние между ребрами 4,2 мм：
В таблице Tc - температура в холодильной камере, а ΔT - разница между температурой в холодильной камере и температурой испарения.
В таблице Tc - температура в холодильной камере, а ΔT - разница между температурой в холодильной камере и температурой испарения.
Расстояние между ребрами 6,4 мм：
В таблице Tc - температура в холодильной камере, а ΔT - разница между температурой в холодильной камере и температурой испарения.
В таблице Tc - температура в холодильной камере, а ΔT - разница между температурой в холодильной камере и температурой испарения.
Расстояние между ребрами 9,0 мм：
В таблице Tc - температура в холодильной камере, а ΔT - разница между температурой в холодильной камере и температурой испарения.
В таблице Tc - температура в холодильной камере, а ΔT - разница между температурой в холодильной камере и температурой испарения.
Таблица электрических параметров
В таблице Tc - температура в холодильной камере, а ΔT - разница между температурой в холодильной камере и температурой испарения.
В таблице Tc - температура в холодильной камере, а ΔT - разница между температурой в холодильной камере и температурой испарения.
В таблице Tc - температура в холодильной камере, а ΔT - разница между температурой в холодильной камере и температурой испарения
Схема и монтажные размеры
